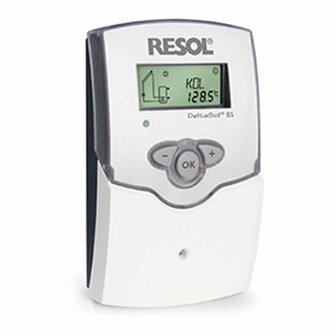

Produktbeschreibung

RESOL-Regler sind für Standard-Solaranlagen konzipiert. Die DeltaSol BS+ Serie bietet ein klares Bedienkonzept.
Das intuitive Inbetriebnahme-Menü führt Sie in wenigen Schritten durch die Erstkonfiguration. Die gewählte Anlage wird auf dem Display angezeigt, der Status der einzelnen Komponenten wird durch Blinkcodes signalisiert.

Anwendungen

Die DeltaSol BS+ Serie ist je nach Anforderung in 3 Varianten erhältlich. Details zur Anzahl der Relais und Zusatzfunktionen finden Sie in den technischen Daten.
- BS Plus; 10 grundlegende Systemauslegungen (DeltaSol BS+)
- Röhrenkollektorfunktion, thermische Desinfektionsfunktion, zeitgesteuerte Thermostatfunktion
- Rücklauf-Option
- Wärmemengenmessung
- Funktionsüberwachung
- Inbetriebnahme-Menü
- Einheit °C und °F wählbar
- Wärmepumpensteuerung über Adapter

Spezifikationen

Eingänge: 4 Pt1000 Temperatursensoren
Ausgänge: 2 Halbleiterrelais (BS Plus)
Schaltleistung:

- 1 (1) A 240 V~ (Halbleiterrelais)
Gesamtschaltleistung:
- 2 A 240 V~ (BS Plus)

Spannungsversorgung: 100 ... 240 V~ (50 ... 60 Hz)
Stromanschluss: Typ Y-Anschlus
Bereitschaftsschaltung: 0,38 W (BS Plus)
Temperaturregelungsklasse: I (BS Plus)
Beitrag zur Energieeffizienz: 1 % (BS Plus)
Bemessungs-Stoßspannung: 2,5 kV
Datenschnittstelle: RESOL VBus
VBus-Stromversorgung: 35 mA
Funktionen: Funktionsüberwachung, Betriebsstundenzähler,
Rohrsammlerfunktion (BS Plus), Wärmemengen
Wärmemengenmessung und Pumpendrehzahlregelung
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage, Einbau in Rangierfelder
Schalttafeln ist möglich
Anzeige/Display: System-Monitoring-Display zur Anlagenvisualisierung, 16-Segment- und 7-Segment-Anzeige, 8 Symbole zur Anzeige des Anlagenstatus und LED zur Bedienung
Bedienung: 3 Drucktaste
Schutzart: IP 20 / EN 60529
Schutzklasse: II
Umgebungstemperatur: 0 ... 40 °C
Verschmutzungsgrad: 2
Abmessungen: 172 x 110 x 49 mm

*Bitte beachten Sie, dass für den Kauf einiger Produkte in unserem Webshop Grundkenntnisse in Elektrotechnik (für die Installation) erforderlich sind.
